產品特性
Product characteristics

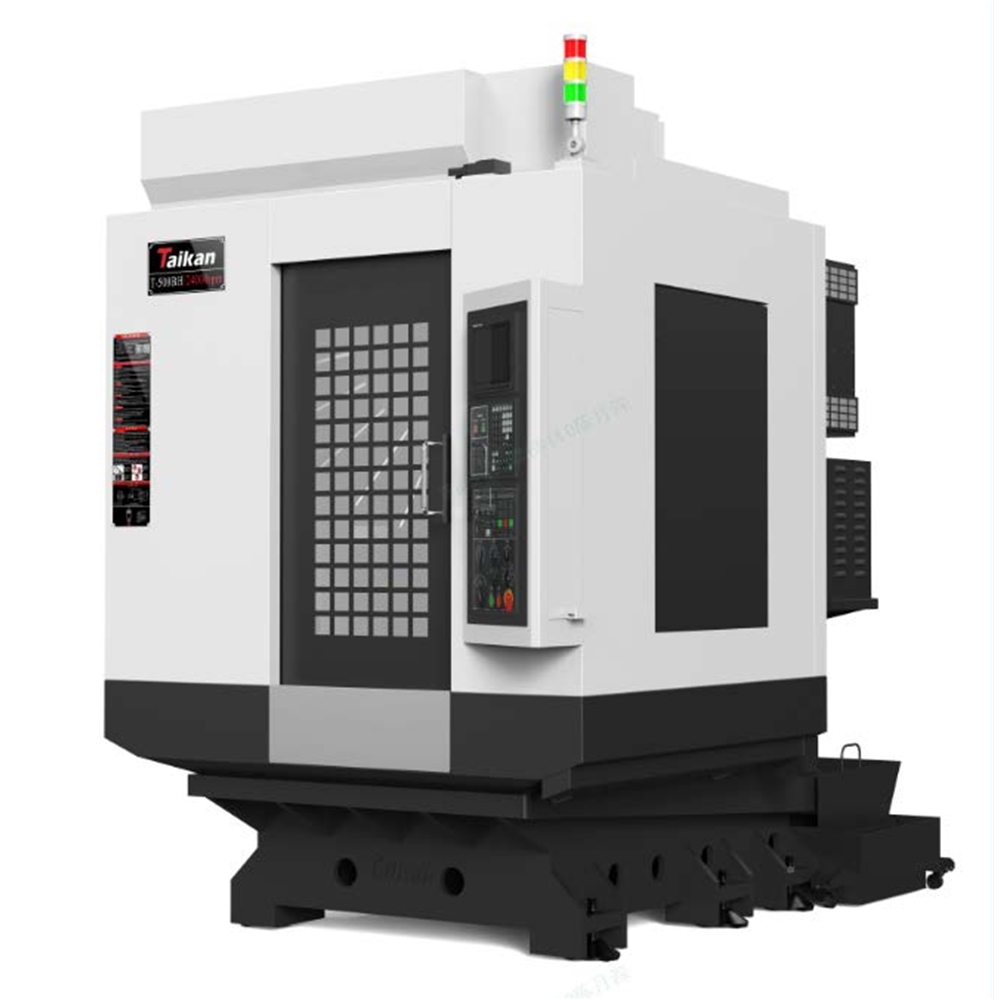

臺群精機T-500BH鉆銑加工中心，X、Y、Z 三軸絲桿全部采用精密滾珠絲桿，三軸導軌采用精密直線導軌；三軸采用絕對值式伺服電機，通過進口高性能數控系統分析并補償坐標的位置實現機床高精度；主軸采用精密級主軸，通過直聯式傳動結構，主軸電機最高轉速達24000rpm；鑄鐵均采用米漢納鑄造工藝，并進行熱處理，消除內應力。機床具有高精度、高速度及高剛性，集鉆孔、攻牙、銑削等加工為一體，廣泛用于 3C 行業、汽車零部件、小型模具加工、醫療器械等行業中的小型板零件、盤形零件、殼體類加工。
1、底座結構通過數字解析和特殊設計,超大跨距六點支撐，提高了機器的剛性及抗振性，確保加工過程的良好穩定性；2、主軸馬達與主軸采用直接式驅動，減少高速攻牙的誤差，高輸出力的特性在高速高效加工中能夠大幅發揮；
3、高轉速的主軸響應速度快，采用陶瓷滾珠軸承，大大延長主軸使用壽命；
4、Z 軸優化提高了剛度且大幅提升了 Z 軸的加速度，減少了空行程運行時間；
5、機床大傾斜排屑角度，機床沖屑迅速，并且加快切削液的回流速度；
6、高速伺服換刀，PLC 換刀最佳優化，縮短換刀時間，快速穩定，減少非加工時間；
7、具備高速剛性攻絲；
8、通過加載高速 PLC 引擎，提高響應速度，縮短周期，加工細節參數優化，提高進給的平滑度，改善加工效果；
應用領域
application area
廣泛用于 3C 行業、汽車零部件、小型模具加工、醫療器械等行業中的小型板零件、盤形零件、殼體類加工。
加工工件
Machining workpiece
產品參數
Product parameters
|
項目 |
單位 |
T-500BH |
|
工作臺尺寸 |
mm |
620*400 |
|
X/Y/Z三軸行程 |
mm |
500/400/460（21T） |
|
主軸鼻端至工作臺距離 |
mm |
180~640（21T） |
|
工作臺T型槽（槽數-槽寬*間寬） |
mm |
3-14*120 |
|
主軸轉速（選配） |
r/min |
20-24000 |
|
主軸錐度 |
/ |
BT30 |
|
X/Y/Z三軸快速移動度 |
m/min |
48/48/48 |
|
刀庫容量（選配） |
把 |
21（26） |
|
刀具重量 |
kg |
3 |
|
刀具長度 |
mm |
300 |
